Пробовідбірник зерна 1,4 х 35 з поперечними ручками

Отборники проб широко застосовуються на зернопереробних та хлібоприймальних підприємствах, заводах з виробництва комбікормової продукції, та іншими сільськогосподарськими організаціями, включаючи ДХІ — органи, що контролюють якість хлібопродуктів, зерна і борошна.

Забір зразків продукції з допомогою ручних пробовідбірників може здійснюватися в зернових сховищах і на складах, в автомобільному транспорті та залізничних вагонах, а також скрізь, де зернові продукти зберігають/перевозять в насипному вигляді. Спеціальна конструкція приладу дозволяє отримувати проби з різних рівнів всього шару зерна за одне занурення. Багаторівневий паркан забезпечує набагато більш точну оцінку якості зерна, ніж при взятті образів з однієї точки.

Пробоотбоники застосовуються на хлібоприймальних та зернопереробних підприємствах, комбікормових заводах, ДХІ, інших сільськогосподарських організаціях. Призначені для відбору проб зерна у зерносховищах, складах, автотранспорті, ж/д вагонах іт.д.

Пробовідбірники зерна РП виготовляються декількох варіантів, що розрізняються кількістю допустимих для дослідження рівнів, довжиною та діаметром (35 і 50 мм):

• РП-1,2х35 і РП-1,2х50 — 4-рівневі (1,2 м);
• РП-1,4х35 і РП-1,4х50 — 6-рівневі (1,4 м);
• РП-1,6х35 і РП-1,6х50 — 8-рівневі (1,6 м);
• РП-2,1х35 і РП-2,1х50 — 11-рівневий (2,1 м);
• РП-3,0х35 і РП-3,0х50 — 17-рівневі (3,1 м).

Правильно вибраним за технічними характеристиками ручним пробовідбірником можна взяти проби зернової продукції, насипаної шаром відповідно до 1,5, 2 і 3 метрів. Пристрої з діаметром корпусу 50 мм дозволяють взяти пробу приблизно в півтора рази більшої маси, ніж 35-міліметрові.

Характеристики	РП-1,2х35	РП-1,4х35	РП-1,6х35	РП-2,2х35	РП-3,0х35	РП-1,2х50	РП-1,4х50	РП-1,6х50	РП-2,2х50	РП-3,0х50
Довжина, мм	1200	1400	1600	2200	3100	1200	1400	1600	2200	3100
Глибина відбору проб, мм	1000	1200	1400	1900	2900	1000	1200	1400	1900	2900
Діаметр, мм	35	35	35	35	35	50	50	50	50	50
Діаметр внутрішньої порожнини, мм	26	26	26	26	26	41	41	41	41	41
Кількість отворів відбору, шт.	4	6	8	11	17	4	6	8	11	17
Вага зразка, г	400	450	600	900	1300	650	800	950	1400	2000
Маса, кг	1	1,2	1,4	1,8	2,5	1,6	1,8	2,2	2,8	3,9

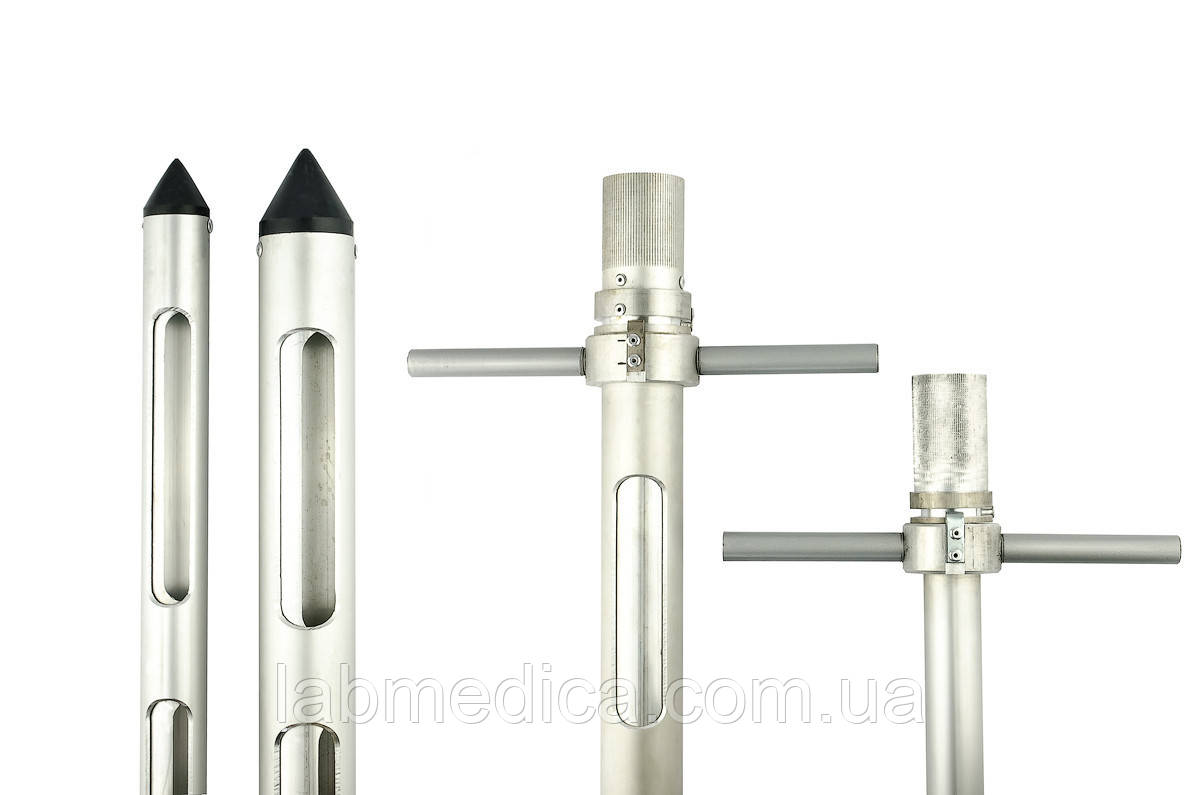

Основні конструктивні елементи пробовідбірника:Опис ручного пробовідбірника зерна РП:

• зовнішня труба (корпус);
• внутрішня труба;
• наконечник у формі конуса;
• отвори для забору проб;
• обертова рукоять з упорами;
• отвір для висипання зразків зерна.

Зовнішня труба утворює корпус пробовідбірника і має конусоподібний кінчик. Її циліндрична стінка відділяє зернову масу від потрапляння всередину. На трубчастої поверхні корпусу розташовуються отвори-пази витягнутої форми, при відкритті яких зерно може проникнути у внутрішню порожнину. Лінія розташування отворів оперізує зовнішню трубу спірально приблизно на половину обороту.

Внутрішня труба утворює ємність для зернової проби. Її стінки допомагають закривати отвори корпусу шляхом їх перекриття. На внутрішній трубі теж є отвори, за формою збігаються з пазами корпусу, але мають інший нахил*.

*Спрямоване протилежно розташування пазових отворів служить для взяття проб «по діагоналі». Такий паркан оберігає зразки від пошкодження зерен, які могли б бути викликані защемленням між рухомими деталями пробовідбірника. Різниця в нахилі між отворами виключає збіг кромок пазів зовнішньої та внутрішньої труб. Їх краю рухаються відносно один одного таким чином, що окремі частинки проби зміщуються, уникаючи защемлення, деформації або розрізання.

Гладкий конусний наконечник утворює вістря, що полегшує введення корпусу пробовідбірника в проверяемую зернову насип шляхом розсування її частинок в сторони.

Рукоятка рухомо з'єднує зовнішню і внутрішню труби. Цей елемент відбірника проб має наполеглива механізм з двома положеннями. При повороті рукоятки навколо осі відбувається обертання внутрішньої труби в корпусі, тим самим виходить закривати і відкривати забірні пази. Для витягання зразка зерна з пробовідбірника в контейнер для зберігання проб зерна на торці рукояті є спеціальний отвір.

Керівництво по експлуатації

Перелік дій при взятті проб зерна ручним пробовідбірником РП:


1. Закрити забірні отвори, повернувши рукоять у відповідному напрямку до упору навколо поздовжньої осі пристосування.
2. Занурити пристрій вперед конічним наконечником на потрібну глибину в насип зерна.
3. Закрити забірні отвори, повернувши важіль у вихідне положення (з 1-го пункту списку).
4. Витягти, заповнене зразками з різних рівнів, пристосування з досліджуваного продукту.
5. Висипати взятий зразок зерна через отвір на торці рукояті в контейнер для проб (КХОЗ), перевернувши пробовідбірник РП вгору конусним наконечником.

Щоб прискорити процес заповнення зерном внутрішньої порожнини дозволяється підняти і опустити пристрій кілька разів з невеликою амплітудою уздовж поздовжньої осі.
